円錐歯車詳細　NK-Gears

円錐歯車（NK-Gears)

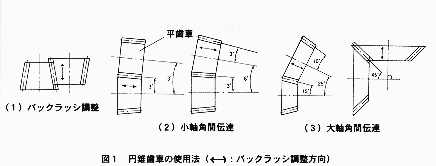

　円錐歯車はインボリュート歯形を有する特殊形状歯車で、いくつかの使用法に示すように平行軸間のバックラッシの調整、極めて地位さ軸角間の伝達用あるいは10°〜90°の軸角間の伝達用など広い範囲に亘り巧みな応用が利く歯車です。（図１）

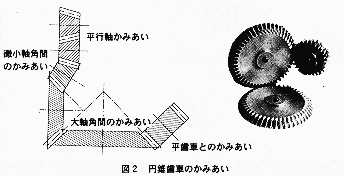

円錐歯車は平歯車と同じ感覚で使用することができます。図２に示すように、円錐頂点が一点に交わらなくても正しいかみあいをします。勿論平歯車とも組み合わすことができます。（内歯車との組み合わせは平歯車を介して下さい）


　私共では次の円錐角の円錐歯車を標準使用として推奨しています。（円錐角3°、45°についてストック品をご用意いたしております）

δ=

3°、5°、10°、15°、45°

　以上の歯車に平歯車を加えて図３に示すよう各々組み合わせることにより、次の軸角度が設定できます。

Σ=

0°、2°、3°、5°、6°、7°、8°、10°、12°、
13°、15°、18°、20°、25°、30°、35°、
40°、42°、45°、48°、50°、55°、60°、90°

　図４は円錐歯車を平行軸間のバックラッシ調整に用いた時の、圧力角、円錐角、バックラッシ変化量の関係を示します。



　
