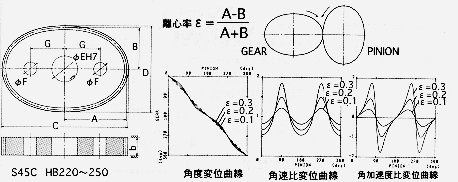

楕円系二葉歯車　NC-Gears



離心率ε=0.1　圧力角α=20°
形式 モジ
ュール
m		 中心
距離
a		 歯数

z		 歯幅

b		 主 要 寸 法 (mm)
A B C D E(H7) (F) (G)
NCG-
E211- 50		 1 49.75 50 10 27.36 22.39 56.72 46.78 φ15 φ8 19
NCG-
E211-100		 101.5 102 55.82 45.68 113.64 93.36 φ25 φ10 35
NCG-
E212-100		 2 99.51 50 20 54.73 44.78 113.46 93.56 φ25 φ10 35
NCG-
E212-150		 155.23 78 85.38 69.85 174.76 143.7 φ32 φ13 50
NCG-
E213-100		 3 101.5 34 30 55.83 45.67 117.66 97.34 φ25 φ10 35
NCG-
E213-150		 149.26 50 82.09 67.17 170.18 140.34 φ32 φ13 50
NCG-
E214-150		 4 151.25 38 40 83.19 68.06 174.38 144.12 φ32 φ13 50

離心率ε=0.2　圧力角α=20°
形式 モジ
ュール
m		 中心
距離
a		 歯数

z		 歯幅

b		 主 要 寸 法 (mm)
A B C D E(H7) (F) (G)
NCG-
E221- 50		 1 49.05 50 10 29.43 19.62 60.86 41.24 φ15 φ8 19
NCG-
E221-100		 100.06 102 60.03 40.03 122.06 82.06 φ25 φ10 35
NCG-
E222-100		 2 98.09 50 20 58.86 39.24 121.72 82.48 φ25 φ10 35
NCG-
E222-150		 153.03 78 91.82 61.21 187.64 126.42 φ32 φ13 50
NCG-
E223-100		 3 100.06 34 30 60.03 40.03 126.06 86.06 φ25 φ10 35
NCG-
E223-150		 147.14 50 88.29 58.86 182.58 123.72 φ32 φ13 50
NCG-
E224-150		 4 149.1 38 40 89.46 59.64 186.92 127.28 φ32 φ13 50

離心率ε=0.3　圧力角α=20°
形式 モジ
ュール
m		 中心
距離
a		 歯数

z		 歯幅

b		 主 要 寸 法 (mm)
A B C D E(H7) (F) (G)
NCG-
E231- 50		 1 51.81 54 10 33.68 18.13 69.36 38.26 φ15 φ8 19
NCG-
E231-100		 97.87 102 63.61 34.26 129.22 70.52 φ25 φ10 35
NCG-
E232-100		 2 95.95 50 20 62.37 33.58 128.74 71.16 φ25 φ10 35
NCG-
E232-150		 149.68 78 97.29 52.39 198.58 108.78 φ32 φ13 50
NCG-
E233-150		 3 143.92 50 30 93.55 50.37 193.1 106.74 φ32 φ13 50
NCG-
E234-150		 4 145.84 38 40 94.8 51.04 197.6 110.08 φ32 φ13 50
