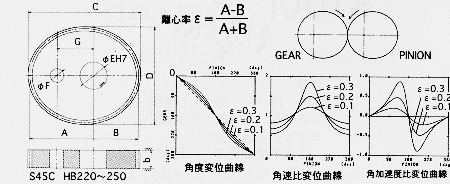

楕円歯車　NC-Gears

離心率ε=0.1　圧力角α=20°

形式	モジュール　m	中心距離 a	歯数 z	歯幅 b	主要寸法 (mm)
形式	モジュール　m	中心距離 a	歯数 z	歯幅 b	A	B	C	D	E(H7)	(F)	(G)
NCG- E111- 50	1	51.13	51	10	28.12	23.01	53.13	52.9	φ15	φ8	19
NCG- E111-100	1	99.25	99	10	54.59	44.66	101.25	100.8	φ25	φ10	35
NCG- E112-100	2	98.25	49	20	54.04	44.21	102.25	101.8	φ25	φ10	35
NCG- E112-150	2	150.38	75	20	82.71	67.67	154.38	153.6	φ32	φ13	50
NCG- E113-100	3	99.25	33	30	54.59	44.66	105.25	104.8	φ25	φ10	35
NCG- E113-150	3	147.37	49	30	81.05	66.32	153.37	152.6	φ32	φ13	50
NCG- E114-150	4	148.37	37	40	81.6	66.77	156.37	155.6	φ32	φ13	50

離心率ε=0.2　圧力角α=20°

形式	モジュール m	中心距離 a	歯数 z	歯幅 b	主要寸法 (mm)
形式	モジュール m	中心距離 a	歯数 z	歯幅 b	A	B	C	D	E(H7)	(F)	(G)
NCG- E121- 50	1	51.52	51	10	30.91	20.61	53.52	52.5	φ15	φ8	19
NCG- E121-100	1	100.01	99	10	60	40.01	102.01	100	φ25	φ10	35
NCG- E122-100	2	99	49	20	59.4	39.6	103	101	φ25	φ10	35
NCG- E122-150	2	151.53	75	20	90.92	60.61	155.53	152.5	φ32	φ13	50
NCG- E123-100	3	100.01	33	30	60	40.01	106.01	104	φ25	φ10	35
NCG- E123-150	3	148.5	49	30	89.1	59.4	154.5	151.5	φ32	φ13	50
NCG- E124-150	4	149.51	37	40	89.7	59.8	157.51	154.5	φ32	φ13	50

離心率ε=0.3　圧力角α=20°

形式	モジュール m	中心距離 a	歯数 z	歯幅 b	主要寸法 (mm)
形式	モジュール m	中心距離 a	歯数 z	歯幅 b	A	B	C	D	E(H7)	(F)	(G)
NCG- E131- 50	1	50.15	49	10	32.6	17.55	52.15	49.8	φ15	φ8	19
NCG- E131-100	1	101.32	99	10	65.86	35.46	103.32	98.7	φ25	φ10	35
NCG- E132-100	2	100.3	49	20	65.19	35.11	104.3	99.7	φ25	φ10	35
NCG- E132-150	2	149.42	73	20	97.12	52.3	153.42	146.5	φ32	φ13	50
NCG- E133-100	3	101.32	33	30	65.86	35.46	107.32	102.7	φ25	φ10	35
NCG- E133-150	3	150.45	49	30	97.79	52.66	156.45	149.5	φ32	φ13	50
NCG- E134-150	4	151.47	37	40	98.45	53.02	159.47	152.5	φ32	φ13	50
